Холодный потолок: система устройства в квартире, фото и видео инструкции

Благодаря технологии холодного потолка можно эффективно охладить воздух без использования кондиционеров

Технология холодного потолка – это замечательное изобретение, позволяющее охлаждать воздух без применения кондиционеров и холодильных устройств. Благодаря движению воздуха охлаждение происходит постоянно и равномерно. Множество плюсов холодного потолка делают данную разработку все более и более популярной на современном рынке.

Как работает система

Принцип работы

Современные научные разработки позволили производить в промышленных объемах  нужные комплектующие из полипропилена, идеально подходящего материала, при помощи которого проблема качественной стыковки трубочек была успешно решена. Операция производится нагреванием небольшим электрическим приспособлением мест стыковки до оптимальной температуры и прочного соединения простым сжатием своими руками.

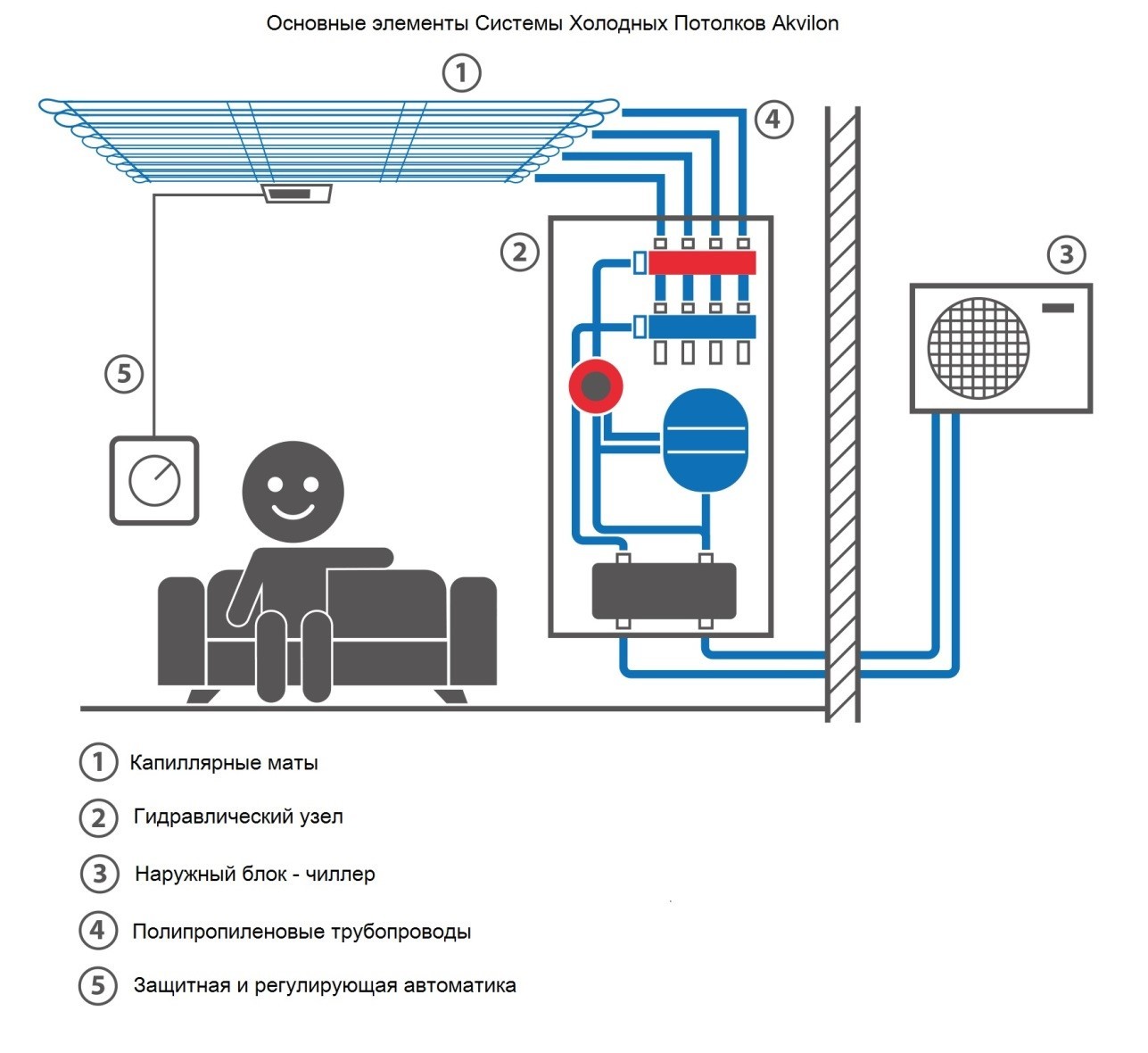

Схематическое изображение устройства

Технология охлаждения включает несколько взаимосвязанных основных элементов:

• охладитель воздуха;
• насос с системой трубопроводов;
• блок управления;
• блок  защиты;
• холодильная установка (чиллер).

Принципиально идея заключается в охлаждении теплого комнатного воздуха 28ºС (температуру принимаем  для наглядности), поднимающегося вверх и соприкасающегося с поверхностью в которую вставлен охладитель.

Воздух отдает часть тепла жидкости (дистиллированная вода), которая принудительно протекает по трубкам, охлаждается до 22ºС и опускается к полу. Такой непрерывный естественный круговорот и обеспечивает поддержание  комфортной температуры 23 ºС.

Жидкость при этом нагревается примерно на 1-2ºС (зависит от скорости потока по трубкам), и по обратному трубопроводу возвращается в холодильную установку, где в теплообменнике вновь охлаждается до 16 ºС.

Ссылки

• HVAC Systems and Equipment 2012. Chapter 13. Hydronic Heating and Cooling // ASHRAE Handbook.. — 2012.
• Olesen, Bjarne W. «Hydronic Floor Cooling Systems» // ASHRAE Journal.. — (2008).. — № September.

Можно ли сделать холодный потолок своими руками

О возможности сделать холодной потолок своими руками можно говорить только в случае, если за дело берется человек, имеющий неплохой опыт в строительном ремесле, а также знаком с азами устройства холодного потолка.

В общем виде, монтаж холодного потолка на бетонное основание включает в себя следующие процедуры:

• Капиллярные маты крепятся к основанию из бетона.
• Потолок с матами штукатурится слоем до полутора см.
• Трубы капиллярных матов прячутся под подвесной или натяжной потолок.
• Проводится освещение. Трубы немного раздвигаются, и в получившемся проеме монтируют осветительный прибор.

Систему холодного потолка легко спрятать под натяжную или подвесную конструкцию

Если установку холодного потолка нужно произвести под кассетный потолок, то схема несколько преобразится:

1. Если Ваш потолок из кассет уже собран, то для начала разберите его.
2. Установите всю систему на голый потолок.
3. Поставьте кассеты на место.

Наиболее важно в установке и эксплуатации холодного потолка работа с защитным потолком. Если не следить за тем, как проходит работа системы охлаждения, то могут возникнуть трудности с температурой в помещении, с конденсатом и прочее. Регулярно делайте проверку датчиков, и тогда система охлаждения прослужит Вам долгие годы.

Приблизительная схема монтажа холодного потолка показывает, что смонтировать такую систему реально.

Принцип действия холодных потолков

Охлаждающие потолочные системы являются ничем иным, как практичной и эстетической альтернативой традиционным кондиционерам. Их эффективность обусловлена тем, что посредством лучистого теплообмена охлаждается не воздух в помещении, а непосредственно предметы в нем имеющиеся, в том числе люди.

Рассмотрим подробнее принцип действия охлаждающих потолков:

• В потолочную поверхность встраивают специальные маты, которые изготовлены из капиллярных трубок 4,3 мм диаметром. Шаг установки трубок в мате составляет 10-30 мм.

Конструкция капиллярного мата холодного потолка

• Прохладная вода, являющаяся основным агентом теплообмена, циркулирует по капиллярным трубкам и поддерживает требуемую разность температур, обеспечивая кондиционирование помещения.
• Незначительное расстояние между капиллярными трубками, а также их параллельное расположение способствует тому, что температура равномерно распределяется по всей охлаждающей поверхности.
• Процесс охлаждения такими потолочными матами происходит на 60% за счет охлаждения лучистого типа и на 40% посредством естественной конвекции.
• Как известно, теплый воздух за счет своего низкого веса (в сравнении с холодным) поднимается вверх. Под потолком он соприкасается с охлаждающими матами, его удельный вес растет, и охлажденный воздух опускается вниз равномерно по поверхности помещения.

Совет! Охлаждение холодными потолками рекомендуется использовать в помещениях с повышенными требованиями к отсутствию сквозняков.

• Касательно лучистого охлаждения, то оно основано на свойстве нагретых предметов (в том числе человеческой кожи) отдавать тепло более холодным.
• Рабочая температура воды в матах холодных потолков равняется +16..+18 градусам и регулируется при помощи холодильной машины. Циркуляция воды обеспечивается специально предназначенным для этого насосом.

Схема устройства холодных потолков Clina

Таким образом, холодный потолок состоит из следующих основных компонентов:

• капиллярных матов;
• циркуляционного насоса;
• сети трубопроводов;
• холодильной машины;
• запорно-регулирующей арматуры;
• системы управления и автоматизации.

 статью про обшивку потолка вагонкой.

Первое знакомство с «Холодным потолком»

Для наглядности хочется привести знакомую технологию «тёплый пол», которая уже получила много аплодисментов и завоевала достойное место на рынке систем отопления.

Так вот, если «тёплый пол» работает на обогрев помещения, то «Холодный потолок» подобным лучистым способом занимается его охлаждением.

При этом если стандартные системы кондиционирования направлены на охлаждение самого воздуха, то «Холодный потолок» в доме по своему технологическому решению охлаждает непосредственно предметы, а также самих людей. Это происходит благодаря так называемому лучистому теплообмену.

Выглядит система следующим образом:

В потолок встраиваются полипропиленовые капиллярные трубки, по которым циркулирует охлаждённая вода.

Капиллярные трубки имеют толщину 3.5 или 4.2 мм и конструктивно объединяются между собой в маты. Расстояние между трубками — 10 мм.

Благодаря этому охлаждение помещения происходит равномерно и совсем бесшумно (никакого звука циркуляции воды).

«Холодный потолок» занимает минимум места в помещении и обеспечивает высокий уровень комфорта, который не способна дать ни одна другая система кондиционирования. И давайте о преимуществах поговорим отдельно.

Что такое холодный потолок

Сама идея холодных потолков не нова, однако она не получала широкого распространения из-за некоторых технических несовершенств. Например, для движения охлаждающей жидкости, применялись медные трубки. Минус такого подхода, заключался в ненадежности соединений и большом весе конструкции. Кроме того, металл склонен к окислению, поэтому внутренняя полость трубок быстро засорялась.

Сейчас, на смену металлу пришел пенопропилен. Он легкий, долговечный и обеспечивает надежность и герметичность соединений. Кроме того, обустройство системы снизилось по стоимости. Таким образом, холодный потолок стал более доступным для потребителей.

Мат из полипропилена для холодного потолка

Стоимость

Один из минусов этой системы – ее стоимость. Цена потолка, включающая материалы и установку, составляет около 200 евро за метр квадратный. В эту стоимость входят все компоненты, включая холодильную установку и защитный блок. Однако, она в любом случае получается не маленькой, например, для комнаты в 12 квадратов потребуется примерно 2-2,5 тысяч евро.

Впрочем, есть возможность сэкономить – если использовать вместо капиллярных матов обычные пенопропиленовые трубы, стоимость снизится на почти вдвое. С другой стороны, срок службы такой системы составляет около 50 лет. Поэтому денежные вложения становятся вполне оправданными.

Принцип работы

Сам принцип работы системы построен на использовании естественных процессов циркуляции воздуха и лучистого охлаждения. В целом схема устройства холодного потолка, выглядит таким образом:

• на потолочную поверхность монтируются маты, на которых установлены тонкие пенопропиленовые трубки;
• их диаметр 4 мм, а шаг установки 10-20 мм;
• по ним беспрерывно циркулирует охлаждающая жидкость;
• температура жидкости в трубках составляет 16-17 градусов.

Благодаря тому, что теплый воздух легче холодного, он постоянно поднимается вверх. Там он контактирует с холодной поверхностью и снижает свою температуру. Естественно, что после этого он опускается вниз, где охлаждает окружающую обстановку.

Принцип работы холодного потолка

Холодный потолок состоит из такого оборудования:

• холодильная установка – поддерживает температуры воды в трубках на заданном уровне;
• насос – обеспечивает беспрерывное движение воды по системе;
• система трубок – по ней движется охлаждающая жидкость;
• блок автоматики – осуществляет управление и контроль за системой охлаждения.

Огромным достоинством подобной системы является высокая эффективность работы и возможность постоянного охлаждения помещения. Это достигается за счет равномерного охлаждения по всей площади потолка. Также, во время работы не возникает сквозняков, как в случае с обычными кондиционерами.

Принципиальная схема установки

Не зависимо от площади, охлаждаемый потолок устанавливается таким образом:

• охлаждающая система состоит из труб разного диаметра. Это необходимо для поддержания оптимального давления в системе;
• в качестве крепежных элементов, используются специальные клипсы, которыми крепятся все трубки. Это не дает им провиснуть;
• фактически, вся система представляет собой большой конструктор, а разнообразие фитингов, позволяет собрать любую необходимую конфигурацию. Главное требование при соединении элементов – обеспечить герметичность стыков;
• после сборки, необходимо проверить работоспособность конструкции. Для этого в холодный потолок запускается жидкость под давление в 2-3 раза выше рабочего. В этом состоянии, система находится в течении суток. Если герметичность подтверждается – можно переходить к отделочным работам;
• холодильная установка состоит из двух частей. Первая монтируется на улице и обеспечивает конвекцию воздуха. Вторая устанавливается в помещении и обеспечивает охлаждение жидкости.

Конечно, нельзя назвать эту систему простой – она гораздо сложнее обычных кондиционеров. Но, с другой стороны холодный потолок обладает высокой эффективностью.

Система холодного потолка довольно сложна для самостоятельной установки

Защитный блок и его функции

Блок защиты выполняет две очень важных функции:

1. во-первых, мгновенное прекращение подачи питания и предупреждение о нарушениях работы системы в случае механического повреждения любого из участков;
2. во-вторых, предотвращение образования конденсата на охладителе.

Блок защиты снабжен рядом датчиков, которые фиксируют все рабочие параметры: давление на входе и на выходе, скорость потока жидкости, температура хладагента, воды и потолка, температура и влажность воздуха. Специальная программа прогнозирует параметры для каждого режима, сопоставляя результаты с показаниями датчиков, в случае несовпадения предупреждает красной индикацией о возможных неполадках, а в случае явных нарушений отключает питание.

Например, если при включенном реле насоса нет потока жидкости, значит, возможна неисправность двигателя, автоматика отключает питание до устранения неисправности. Такая защита  обеспечивает безопасность в первую очередь пользователей и элементов системы.

Кстати, такие же системы можно монтировать и на стены

Образование конденсата приведет к подтекам на потолке, устранять последствия которых довольно накладно. Поэтому датчики определения температуры потолка, влажности и температуры воздуха должны быть очень точными и исправными. Иначе могут образоваться подтеки или оборудование будет работать недостаточно эффективно.

Конденсат на потолке

В случае ошибки при определении влажности блок защиты не даст понизить температуру потолка, что приведет к снижению комфортности. Ошибка на один градус или несколько процентов влажности могут привести к нарушению оптимального режима работы системы. Поэтому датчики необходимо регулярно проверять.

В общем, холодный потолок – это технологичное решение проблемы охлаждения помещения. Если вы боитесь сквозняков, то этот вариант подойдет вам как нельзя кстати.

Экономия энергии

В сравнении с обычными кондиционерами, холодные потолки более экономичны, т.е. в перспективе, их использование получается выгоднее. Экономия электроэнергии происходит за счет:

• холодильной установке не нужно охлаждать жидкость до низких температур. Для сравнения – в кондиционере, хладагент работает с температурой 5-7 градусов, тогда как в охлаждаемых потолках – 16;
• за счет лучистого принципа охлаждения, также достигается экономия энергии;
• принцип действия системы построен на естественной конвекции воздуха, поэтому нет необходимости в принудительных нагнетателях.

Фактически, по сравнению с кондиционером, экономия достигает 25-30 процентов. А на фоне высоких цен на энергоносители это весомая цифра.

Холодный потолок: отзывы

На данный момент система холодного потолка находится на степени внедрения, поэтому отзывов о ней пока что не так много. Однако, счастливые обладатели данного новшества уже высказали свое мнение и заставили других задуматься о том, чтобы поставить холодный потолок у себя в помещении.

Исходя из отзывов, холодный потолок — достаточно удобная и современная система

Отзывы о холодных потолках:

• Я долго ломал голову на счет того, как поддерживать температуру у себя в доме. К счастью, мой товарищ, который всегда помогает мне в строительных делах, помог советом установить капиллярные маты. Меня устроила цена, поскольку система не требует дальнейших вложений в течение многих лет! Всем советую холодный потолок вместо кондиционера!
• Мы сомневались, но все-таки сделали! Теплый пол и холодный потолок – это невероятный комфорт. Конечно, все равно нужно проветривать помещение, обновлять воздух, но температурный режим, создаваемый за счет тёплого пола и прохладного потолка помогает поддерживать наикомфортнейшие условия для детей и взрослых!
• Мой проект обязательно будет содержать систему «холодный потолок». Мы проектируем большое офисное помещение для компании, которая хочет все сделать по высшему классу. Поэтому кондиционеры мы оставляем в прошлом.

Все отзывы говорят о том, что холодный потолок – это современная, удобная система, которая дарит комфорт и удобство.

Энергетическая эффективность холодных потолков

Как известно использование холодного потолка способствует не только хорошему кондиционированию помещения, но и значительной экономии затрачиваемой энергии. Происходит это по следующим причинам:

• холодильная машина потолка затрачивает примерно на 20 – 30% меньше электрической энергии, чем стандартные кондиционеры при одинаковом объеме рабочего хладагента;
• в стандартных кондиционерах около 35% производимого холода затрачивается на конденсацию присутствующей в воздухе влаги. В холодных потолках такого негативного свойства нет;
• холодные потолки не требуют расхода той электроэнергии, которая идет на привод расположенных в каждом из традиционных кондиционеров вентиляторов.

Так, разобравшись с тем, что такое холодный потолок и как он функционирует, можно предположить, что все его преимущества и положительные технические характеристики будут по достоинству оценены потребителями, а сам товар, несмотря на его новизну, в скором времени приобретет уже более широкую популярность и станет гораздо более востребованным.

При возникновении любых вопросов относительно устройства холодных потолков подробные фото и видео процесса их установки всегда можно найти в Интернете на специализированных сайтах, посвященных строительству.

Преимущества «Холодного потолка»

Несмотря на многочисленные преимущества стандартных систем кондиционирования — кондиционеров и фанкойлов, сложно закрыть глаза на их очевидные недостатки.

Например — опускается потолок, помещение нагромождается внутренними блоками кондиционеров, возникает необходимость в люках для доступа и обслуживания кондиционеров, кондиционеры издают шум и высушивают воздух, установка громоздких вентиляционных решёток, возникновения сквозняка из холодного воздуха и т.д.

При длительном использовании стандартных систем возникают определённые неудобства. Когда вы установите в своём помещении систему «Холодный потолок», забудете про весь дискомфорт. Со стороны вообще покажется, как будто вы из жаркой погоды оказались в приятном тенёчке с освежающей прохладой.

Оцените безоговорочные преимущества «холодного потолка»:

• Отсутствие потоков холодного воздуха.
• Минимум занимаемого пространства в помещении — от 10 мм.
• Свобода в проектировании любых дизайнерских решений, система применима на выпуклые и вогнутые поверхности.
• Полностью скрытый монтаж всех элементов.
• Бесшумность работы.
• Минимальные расходы на техническое обслуживание.

И всё это чистая правда. Отсутствие сквозняков и потоков холодного воздуха уберегает здоровье всех находящихся в помещении людей. Вся конструкция экономит потолок и скрыта от глаз — никто даже не подумает, что в потолок что-то вмонтировано. А полное отсутствие шума (вы вообще не слышите работу системы) дополняет общий положительный эффект.

У вас даже могут спросить — «А как это у вас так свежо и прохладно в помещении, где нет ни одного кондиционера?». Поверьте, когда вы расскажете о «Холодном потолке», это произведёт очень сильное впечатление.

И нельзя не отметить энергоэффективность «Холодного потолка», потому что они действительно помогают экономить энергию. Например, полностью отсутствуют затраты электрической энергии на привод вентиляторов внутренних блоков. А сама холодильная машина затрачивает на 20-30% меньше энергии для приготовления холодоносителя более высокой температуры.

Монтаж потолков

Полипропиленовые трубы

Поскольку сама по себе система довольно сложная, то для ее монтажа стоит привлекать специализированные организации. При этом, лучше обращаться в проверенные компании, которые смогут дать гарантии на выполненные работы.

С другой стороны, принципиальная схема монтажа у этой системы довольно простая:

• если базовый потолок сделан из бетона – капиллярные маты крепятся прямо на основание;
• система трубок набирается с необходимым шагом и фиксируется специальными клипсами;
• один из плюсов холодных потолков в их эластичности, поэтому монтаж может быть произведен на любую поверхность;
• в случае с кассетными панелями – пенопропиленовые трубки интегрируются в секции;
• после монтажа всех охлаждающих трубок, поверхность штукатурится;
• после этого, делается финишная отделка.

Фактически, эта система может быть установлена под любое покрытие. Например, можно сделать холодный натяжной потолок, либо из гипсокартона. Разницы нет, главное что охлаждение будет происходить бесшумно и эффективно.

Оштукатуривание потолка

Как монтируется «холодный потолок»?

При монтаже «Холодного потолка» в компании «Технологии микроклимата» всё начинается с проектирования.

С технической точки зрения «Холодный потолок» в доме, квартире или офисе является  сложной системой, поэтому при проектировании выполняется определённый перечень предварительных работ — теплотехнический и гидравлический расчёт, трассируются трубопроводы, подбираются капиллярные маты и т.д.

Если говорить конкретно о монтаже, следует отметить, что существует несколько вариантов возможной установки:

• Монтаж на бетонное основание с последующим покрытием слоем штукатурки толщиной 10 мм.
• Монтаж на гипсокартонный потолок с последующим покрытием слоем штукатурки толщиной 10 мм.
• Металлические кассеты подвесного потолка со встроенными капиллярными трубками.
• Гипсокартонные панели, со встроенными в заводских условиях в гипсокартон капиллярными трубками.

Монтируем холодный потолок (видео)

Кондиционеры и проветривание – это методы охлаждения помещения, которые за свою историю существования привели к миллионам случаев заболеваний простудой и гриппом. Холодный потолок навсегда избавит Вас от этих проблем, так как охлаждение водой происходит медленно и мягко. Будьте в тренде последних разработок, и выбирайте холодный потолок для своего дома.

Какова стоимость системы «холодный потолок»?

«Холодный потолок» по определению не может стоить дёшево. Это сложное и статусное техническое решение, обеспечивающее полный температурный комфорт в помещении без вреда здоровью.

И это решение на многие годы!

Скажем сразу, цена «Холодных потолков», установленных «под ключ», находится в диапазоне 200-250 евро за м2.

В эту цену входит весь комплекс работ — проектирование, поставка оборудования, монтажные и пусконаладочные работы.

При этом 45% цены составляет стоимость капиллярных матов, которые производятся в Германии. Дальше по стоимости идут — «чиллер», теплообменник, насос, арматура, системы автоматики, монтажные работы.

Зато срок эксплуатации капиллярных матов — 50 лет. Сама система изготовлена из абсолютно нетоксичного полипропилена. И она очень легко интегрируется в систему «умный дом».

Мы предоставляем 3-х летнюю гарантию на все на всё оборудование и монтажные работы выполненные нашей компанией.

Технология «Холодный потолок» на рынке является новой и на сегодняшний день это самое рациональное решение с точки зрения комфорта, долговечности и заботы о здоровье.

Дизайн холодного потолка (фото примеров)
