Гарпун для натяжных потолков, как устроена система крепления, смотрите на фото и видео: выкладываем во всех подробностях

Крепление натяжного потолка

В настоящее время для крепления натяжных потолков на основании (стенах или потолке) используются различные системы фиксации. Но по мнению ряда профессионалов именно гарпун для натяжных потолков является наиболее надежной системой крепления.

Что такое гарпун в натяжных потолках

Можно, конечно, пригласить толкового гарпунщика натяжных потолков, но в этом нет особой необходимости, если имеется хотя бы общее представление о том, как выполняется монтаж декоративной пленки.

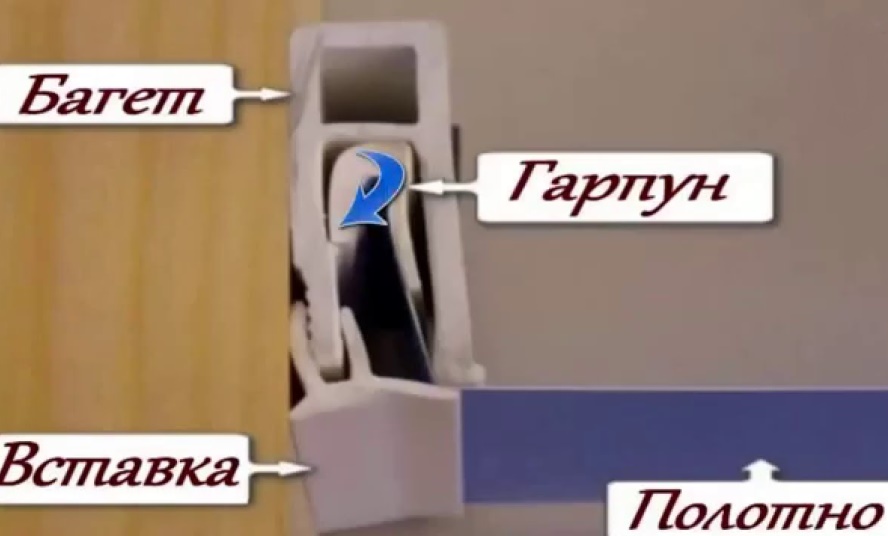

Гарпуном называют специальный тип замка, благодаря которому кромка натяжного потолка может быть легко и достаточно прочно зафиксирована на несущем профиле или багете. Точнее, это пластиковый профиль или шнур, привариваемый по краю натяжного полотна.

Крепление полотна для натяжного потолка с гарпуном обеспечивается благодаря двум основным его свойствам:

• L–образный профиль с «кривым» внутренним пазом обладает достаточной пластичностью, чтобы его можно было без особых усилий протолкнуть вовнутрь алюминиевого багета;
• Внутри багета гарпун раскрывается, одна из «ножек» П-профиля отходит и упирается в замковую полку.

Существует несколько видов гарпунов, но все они функционируют по одному принципу. Свое название данный способ крепления натяжных потолков, видимо, получил за раскрывающийся язычок Именно так действуют все существующие типы гарпунных креплений.

Совет! Не нужно пробовать перед установкой натяжных потолков гарпунным способом, насколько пластиковый профиль плотно заходит в монтажный паз алюминиевого багета.

Если гарпун был куплен в комплекте с алюминиевой планкой, то он идеально зайдет в полость и без проблем будет держаться внутри профиля. Вытащить гарпун из натяжного потолка, конечно, можно, но лучше прибегать к демонтажу только в крайнем случае. Если гарпун и профиль куплены по случаю в разных местах, то, скорее всего, качество фиксации натяжного полотна будет заметно хуже.

Разница между гарпунной и штапиковой системами крепления

Для установки натяжного потолка чаще применяют две системы – гарпунную и штапиковую. Чтобы сделать правильный выбор, ознакомимся с каждой.

Гарпунная	В ее состав входит багет (пластиковый или алюминиевый), полотно, гарпун (ПВХ жесткий), гибкая вставка.
Штапиковая	В ее состав входит пластиковый или деревянный штапик, полотно, багет алюминиевый, вставка.

Каждая схема крепления имеет свои особенности

Гарпунный способ крепления был придуман в Европе, а точнее – во Франции. Его отличительная черта – применение гарпуна, его производят из ПВХ жесткого, имеющего плотную текстуру. Его приваривают к раскроенному полотну по всей длине, используя специальный ТВЧ-станок, тем самым обеспечивая качественное крепление гарпуна. В багете находится выступ, за него зацепляют гарпун для установки полотна. Чтобы сделать работу качественно, необходимо провести точные измерения (длина, ширина, диагональ). Метод установки является достаточно кропотливым. От мастера потребуется максимум точности и аккуратности. Перед тем как гарпун вставляют в багет, полотно нагревают, разравнивают, распределяют как нужно. Когда полотно остынет, то станет безупречно ровным. Достоинством системы, имеющим первостепенное значение, является выборочный разбор и замена повреждений.

Преимущество такой системы в том что можно выборочно заменить поврежденные участки

А вот штапиковую придумали в нашей стране. С ее помощью вам удастся избежать серьезных финансовых затрат. Весь процесс монтирования представляет собой закрепление в багете полотна, применив штапики. Метод отличается от гарпунного тем, что здесь не нужны точные замеры, а на припуски оставляют от 10 до 20 см. Полотно натягивают, излишки отрезают, края прикрывают различными декоративными элементами. Такой способ монтажа подходит для ровных участков. Он, конечно, простой, но если допустить ошибку при установке, швы могут искривиться. Имеется определенный недостаток – при каких-либо повреждениях нельзя провести частичный ремонт, нужно установить другое полотно.

Исходя из вышесказанного, можно сделать вывод: не стоит экономить на установке натяжного потолка, а выбрать ту систему крепления, которая зарекомендовала себя положительно и является качественной – использовать гарпунную систему.

Не нужно экономить на установке потолка

Производство и преимущества гарпуна для натяжных потолков

Изготовить гарпунную конструкцию для натяжного полотна самостоятельно невозможно. Производство гарпуна для натяжного потолка осуществляется при помощи специального оборудования.

Гарпунная система изготавливается из:

• Профиля. Бывают профили видимого и невидимого типа.
• Пленки из поливинилхлорида. Она может иметь глянцевую или матовую фактуру. Иногда пленка имеет бархатную фактуру.
• Гарпуна.

Гарпунная технология крепления натяжных потолков имеет следующие преимущества:

1. Конструкция позволяет скрыть дефекты, коммуникации и электропроводку. Кроме того, гарпунная технология позволяет установить осветительный прибор.
2. Во время монтажа не нужна подгонка полотна.
3. Благодаря конструктивным особенностям гарпуна, натяжной потолок имеет высокие показатели прочности.
4. Технология позволяет изготовить многоуровневые конструкции.
5. Полотно, установленное при помощи данного метода, легко демонтировать.

Гарпунный метод монтажа натяжного потолка обладает существенными минусами. К недостаткам такой конструкции можно отнести её дороговизну и невозможность крепления профиля на близкой дистанции к плите перекрытия.

Достоинства гарпунной системы

Теперь разберем, какими преимуществами обладает гарпунная система.

• Используя такой способ, можно создавать сложнейшие многоуровневые потолки.
• На всю работу по монтажу уйдет лишь пара часов.
• После натяжения на плоскости полотна не образуются складки, и оно не растянется.
• Гарпунная система способна выдержать значительные нагрузки. Если случится затопление, она легко выдержит напор воды. Совсем ни к чему менять весь потолок, достаточно произвести неполное демонтирование, слить жидкость, просушить и установить.
• При необходимости его можно легко демонтировать, а если потребуется, установить.
• Такую систему можно смело использовать в помещении с низкими потолками.
• Полотно и гарпун производят из одинакового материала, их сваривают вместе, поэтому система крепкая.
• Не требуется монтаж дополнительного потолочного плинтуса.

Получается, что гарпунный тип установки весьма практичен. Конструкция – долговечна и безопасна.

Гарпунная система крепления очень долговечна и безопасна

Гарпунная система натяжных потолков —  особенности технологии

Хорошее крепление и правильный монтаж является залогом того, что бы натяжная система, устанавливаемая в верхней части комнаты долго служила и выглядела красиво. На данный момент на практике используются ряд способов крепежа, каждый из которых отличается техническими особенностями. Наиболее надежной считается крепление натяжных потолков с использованием гарпунного метода.

Система крепежа получила свое название ввиду использования гарпуна — основного конструктивного элемента, на котором базируется вся подвесная конструкция. Гарпун представляет собой армированный профиль специальной формы, изготовленный из поливинилхлорида. С его помощью осуществляется фиксация натягиваемой в верхней части помещения пленки. Профиль устанавливается по периметру всего помещения и служит основной для крепления и натягивания полотна.

На заметку: изделие имеет заводское исполнение. Гарпун в процессе эксплуатации испытывает огромные динамические нагрузки, поэтому натяжная конструкция в цепи полотно – гарпун, имеет сварное соединение. Таким способом обеспечивается сопротивляемость высоким динамичным нагрузкам.

Разновидности гарпунных систем, используемых для натяжных потолков

Существует два вида систем крепления для натягиваемых конструкций, в которых основным элементом крепежа является поливинилхлоридная вставка. Рассмотрим по порядку каждую из них. В чем отличия и особенности технологии.

Шпательный гарпунный метод – эта технология наиболее распространенная на бытовом уровне. Этот способ крепления получил наибольшее распространение по следующим причинам:

• быстрый и удобный монтаж полотна на необходимой высоте;
• высокая степень надежности крепления;
• возможность использовать данную технологию в помещениях, где стены и потолочная часть далеки от хорошей геометрии.

Суть метода заключается в следующем: кромка пленки при помощи теплового высокочастотного станка приваривается к гарпуну, который в свою очередь фиксируется в пазах металлического профиля. Сцепление действует по принципу защелки. Единственное замечание, на которое следует обратить внимание — между краем натягиваемой пленки и панелями остается небольшой технологический зазор величиной 4-7 мм.

Важно! технологический зазор легко маскируется накладным плинтусом или декоративной вставкой. Такой способ значительно упрощают ситуации, когда необходимо устранить значительную кривизну стен.

Бесщелевой гарпунный метод имеет несколько другу технологию. Придуман он недавно и основное его преимущества заключается в том, что натянутая пленка очень плотно прилегает к стене. Стыки в местах соприкосновения полотна и панелей практически отсутствуют, что улучшает визуальные свойства натягиваемой поверхности. Важное и единственное условие для использования такого метода на практике —  стены в комнате должны быть ровными и гладкими. Обычно такой вариант выбирают при желании сделать многоуровневые комбинированные потолочные конструкции, где требуется придать натянутой ткани точного соприкосновения с другими поверхностями.

На заметку: такой способ крепления натяжного потолка снижает риск повреждения полотна и открывает более широкие возможности для потолочного дизайна.

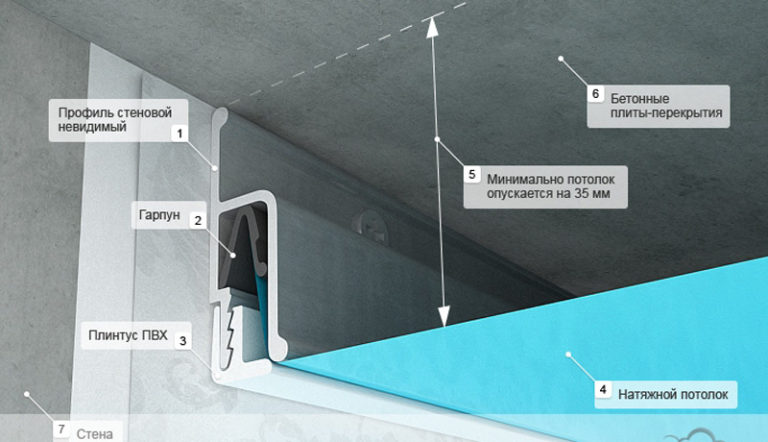

Технология построена на использовании бесщелевого профиля, внутрь которого вставляется ПВХ вставка, припаянная к натягиваемой ткани.

Этапы крепления натяжного потолка гарпунным способом

Как правило, проводя монтажные работы, необходимо не только следовать всем рекомендациям, но и предварительно подготовить весь необходимый инструмент и ПВХ пленку.

Если правильно и ответственно подойти к выполнению работы, то установить каркас и натянуть полотно можно в среднем за 3-5 часов. С трудностями можно столкнуться только в том случае, если планируется возводить многоуровневую конструкцию сложной формы. При необходимости можно облегчить работы, но для этого потребуется приобрести изделие, к которому уже приварена вставка из ПВХ материала.

Для проведения монтажа потребуется наличие следующего строительного инструмента:

• строительный уровень (лучше всего для этих целей подойдет лазерный);
• профиль из алюминия;
• ПВХ полотно;
• ручная пила;
• перфоратор;
• дюбеля;
• саморезы;
• шпатель;
• тепловая пушка.

Как правило, гарпунная система уже идет в комплекте с приобретаемым полотном. Шпатель используют для фиксирования вставок в направляющий профиль из алюминия. Тепловая пушка – специальное строительное оборудование, используемое для разогрева пленки из ПВХ.

Монтаж необходимо выполнять поэтапно по следующему алгоритму.

Первым делом на потолке и поверхности стен делают соответствующую разметку, учитывая при этом высоту, на которой планируется установка натяжного потолка. После этого необходимо разрезать полотно согласно полученным размерам. Если требуется, то можно приварить гарпунную систему к ПВХ полотну.

Когда полотно полностью готово к дальнейшей работе, в местах, где выставлены отметки, по всему периметру помещения устанавливают направляющий профиль из алюминия.

Как только закончен процесс крепления алюминиевого профиля, можно приступать к монтажным работам по установке полотна. На данном этапе все работы необходимо выполнять с использованием шпателя, при помощи которой гарпунную вставку устанавливают в алюминиевый профиль, после чего полотно, выполненное из ПВХ материала, растягивается.

В завершение необходимо включить строительную тепловую пушку, в результате чего полотно натяжного полотна выровняется.

Совет! Получить желаемый результат можно только в том случае, если соблюдать все технологии и иметь под рукой необходимый инструмент.

Виды гарпунов для натяжного потолка

В настоящее время активно используют четыре основных вида замков. Форма и размер гарпуна зависят от конструкции потолков и способа их крепления, а также устройства алюминиевого опорного профиля-багета.

Для бесшовных полотнищ используют три вида гарпунных замков:

• Система гарпуна WSS профиля;
• Классические L и R – замки;
• Гарпуны с профилем WSL.

Важно! Конкретный вид гарпунного шнура подбирают обязательно в паре с алюминиевым профилем.

Поэтому вместо того, чтобы совать гарпунный профиль в полость багета для проверки, нужно всего лишь прочитать маркировку на боковой поверхности.

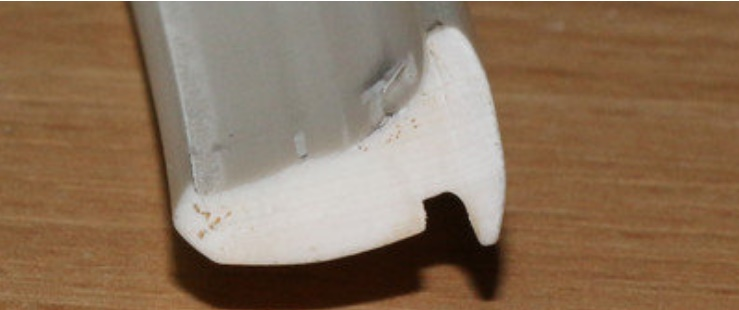

Легкие гарпунные L замки

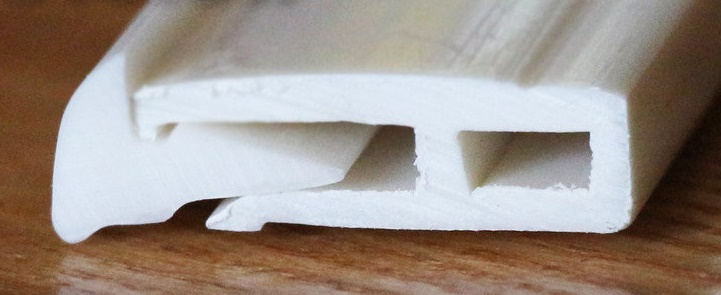

Используются в стандартных легких моделях натяжных потолков. Гарпун представляет собой скобу или L-образный профиль. Главными считают размеры длинной – «В», и короткой – «А» вертикальных полок.

В данном случае «В» — это ширина полосы приварки полихлорвинилового натяжного потолка. «А» обозначает глубину посадки в полость багета. Самыми ходовыми считаются замки с полкой в 10 мм и 12 мм.

После установки натяжных потолков гарпунным способом полка «А» отходит и опирается на уступ внутри багета. Чтобы снять установленный гарпун, необходимо отогнуть часть «А» к центру монтажной полости багета.

Гарпуны для повышенных нагрузок

Не все типы гарпунных замков одинаково хорошо держат нагрузку от веса и натяжных потолков. С широким распространением бесшовных полотнищ мастера начали использовать WSS и WSL гарпуны.

Помимо увеличенной толщины замка, в конструкции применяется иной способ фиксации.

Вместо одной опоры для L полки в данной системе используется несколько косых «зубов», обеспечивающих легкий заход в замок и невозможность обратного выхода из зацепления.

Устанавливаем натяжные потолки: гарпунная система или штапиковая

У многих людей возникает вопрос, какая система лучше: гарпунная или штапиковая? Эксперты утверждают, что каждая система имеет свои особенности. При выборе метода крепления нужно опираться на индивидуальные предпочтения и бюджет.

Существенным преимуществом штапиковой системы является отсутствие необходимости производить точные замеры. Благодаря этому, не нужно ждать, пока вашу систему изготовят под заказ. Можно произвести подгонку полотна перед монтажными работами.

Также к преимуществам штапиковой системы относят:

• Низкую стоимость полотна. Такая система стоит в несколько раз дешевле, чем гарпунная.
• Быстрый замер. Перед установкой штапиковой системы нужно измерить только длину и ширину комнаты.
• Возможность регулирования степени натяжения полотна.
• Отсутствие провисания полотна и технических зазоров.
• Возможность установки тканевых натяжных полотен.

К недостаткам штапиковой системы можно причислить сложность монтажа конструкции и отсутствие возможности скрыть коммуникации. Если вы используете штапиковую системы, скрыть трубы можно только при помощи специализированная накладки, изготовленной из пластика.

Если вы хотите монтировать натяжной потолок в небольшом помещении прямоугольной конфигурации, то отдайте предпочтение штапиковой системе. Монтаж вам обойдется значительно дешевле. Если же вы хотите установить натяжное полотно в комнате с необычной конфигурацией, целесообразно использовать гарпунную технологию.

Основные преимущества гарпунного способа крепления натяжных потолков

Техническая сторона вопроса монтажа подобных потолочных систем с использованием гарпунных вставок, достаточно проста и понятна. В сравнении с другими, существующими методами крепления полотна – эта технология обладает следующими преимуществами:

• Первое – крепление ткани таким способом быстро и доступно даже работника не самой высокой квалификации;
• Второе — в результате использования такого способа крепежа потолочная поверхность получается идеально ровной (без складок и провисания);
• Третье – монтаж скроет дефекты и недостатки стеновых панелей;
• Четвертое — гарпунная вставка обеспечивает при необходимости быстрый демонтаж полотна, как частично, так и полностью;

На заметку: локальный ремонт натяжных потолков явление частое, особенно когда дело касается устранения последствий подтопления жилых помещений сверху.

• Пятое – гарпунный способ крепления позволяет работать с многоярусными потолочными конструкциями.

Для справки: работа с гарпунами дает возможность использовать для навесных потолочных конструкций одного уровня полотна с разной фактурой.  Для этих целей выпускается специальный профиль, играющий роль разделителя. В его конструкции имеются пазы для фиксации вставки с обеих сторон.

Из чего состоит гарпун для потолка?

Что же такое гарпун для натяжных потолков и что он из себя представляет? Это один из видов установки – профиль, изготовленный из ПВХ. Представляет собой пластину, имеющую один или несколько выступов, напоминающих крючок. Правильно сделанный гарпун имеет важное свойство – гибкость, эластичность. Качественно изготовленный гарпун отличается от подделки тем, что выдерживает значительные горизонтальные нагрузки (примерно 70-100 кг на квадратный метр). Данная система имеет в составе пластину, которую сваривают с полотном по всей длине, алюминиевый профиль (багет). Его монтируют на потолок или стены, затем туда фиксируется гарпун.

Гарпунная система может выдерживать большие нагрузки

Натяжной потолок без гарпуна своими руками

Безгарпунный метод крепления используется редко. Существенное преимущество данного способа – простота монтажа. Установить натяжное полотно при помощи безгарпунного метода может даже новичок.

Установка потолка безгарпунным методом производится в такой последовательности:

1. Сначала нужно установить профиль, изготовленный из пластика и алюминия.
2. Затем при помощи шпателя нужно всунуть край полотна в область крепежной планки.
3. Излишки полотна нужно обрезать.
4. При желании украсьте края полотна при помощи декоративных лент.

Стоит отметить, что для безгарпунного метода установки нужно использовать полотна, размер которых должен быть на 15-17 сантиметров меньше, чем размер будущего натяжного потолка. Это связано с тем, что виниловая пленка начинает деформироваться под воздействием высоких температур.

Правила монтажа натяжного потолка гарпунным способом

Наиболее сложным этапом в установке полихлорвинилового полотнища на собранной из багетов раме считается правильная и, главное, качественная приварка гарпуна к кромке декора. Материал греют и прикатывают специальным роликом.

После того как полотно было поднято на потолок, его растягивают и греют тепловой пушкой. Как только ПВХ приобрел необходимую пластичность, край заводят в паз багета и проталкивают до упора специальным шпателем. Сначала на углах, затем в середине, последовательно увеличивая ширину закрепленного полотна.

Если заготовку вырезали слишком короткой, то замок придется ставить от угла к средине каркаса, не забывая при этом подогревать ПВХ тепловой пушкой, примерно, как на видео:

Другие системы крепления

Штапиковая система

Кроме гарпунной системы крепления натяжных потолков существует еще несколько. Наиболее распространенными являются штапиковая и клиновая системы.

Штапиковое крепление

Штапиковая система фиксации натяжного потолка включает в себя:

• Алюминиевый профиль-багет, который фиксируется на стене или потолке.
• Вставку.
• Пластиковый или деревянный штапик.

При креплении потолка с использованием штапиковой системы вначале на стены крепим багет, а затем – растягиваем полотно. Край полотна заводим в паз багета, и прижимаем штапиком. После того как полотно растянуто, излишки полотна обрезем, а края скрываем за декоративными накладками багета.

Для крепления потолка по штапиковой технологии точный размер помещения не так важен. Более того – полотно чаще вырезают на 10-15 см больше требуемого размера, чтобы иметь возможность качественно его растянуть.

Клиновая система

Клиновая система по своим конструкционным особенностям практически аналогична штапиковой, только вместо штапика для фиксации полотна в багете используется клин особой формы.

Клиновая система

Главным преимуществом клиновой системы является возможность ее использования на криволинейных поверхностях: гибкий плинтус плотно прилегает к стене, изгибающейся даже с малым радиусом, а клин надежно закрепляет плотно в плинтусе.

Кроме этих систем также используется крепление-прищепка. В этом креплении нет клинового элемента, а полотно фиксируется за счет защелки на самом плинтусе. Однако прочность такой системы невелика, потому используется «прищепка» только на небольших площадях.

Резюмируя, можно отметить: систем крепления натяжных потолков существует множество, и каждая хороша для определенных условий. Но если вы планируете установить в квартире натяжные потолки – гарпунная система крепления как минимум стоит того, чтобы рассмотреть ее преимущества!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Фото гарпунной системы натяжных потолков

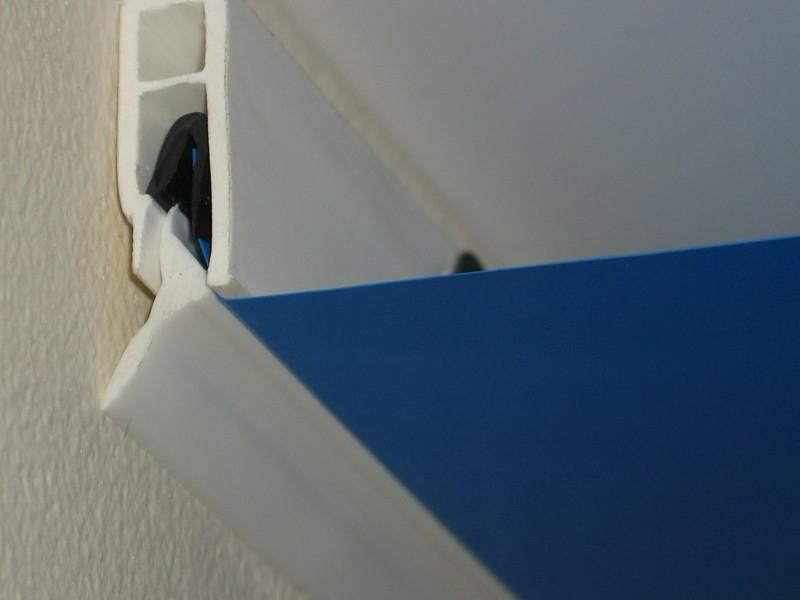

На приведенном ниже фото хорошо видно, как именно должен стать гарпун, для того чтобы обеспечить требуемый уровень фиксации. Замок надежно удерживает L-гарпун, независимо от того, в каком направлении приложена сила.

На следующем фото показан h–профиль багета для WSS гарпуна.

Такое решение позволяет увеличить площадь сцепления полихлорвиниловой полки со стенками несущего каркаса.

Заключение

Гарпун для натяжных потолков пользуется большой популярностью, несмотря на ряд существующих недостатков. Используя данный вид крепежа, стоит предварительно подготовить весь необходимый инструмент и выполнять работы поэтапно, учитывая все рекомендации. Хотя все монтажные работы можно выполнить самостоятельно, для процесса стоит подготовить необходимые материалы. В некоторых случаях стоит обратиться за помощью к профессионалам. Это поможет избежать ошибок и выполнить потолок качественно.

Как снять гарпунный натяжной потолок

По инструкции производителя демонтаж гарпунного натяжного потолка должен выполняться с помощью монтажного шпателя со специальной формой кромки.

После того как была снята декоративная накладка, полотно подтягивают, затем, соблюдая аккуратность, проталкивают шпатель в паз с гарпуном. Сразу после того, как был раскрыт замок, шнур осторожно стягивают с багета.

Демонтировать материал можно и с помощью обычного стального крючка, согнутого из спицы или трехмиллиметрового электрода. Вытащить шнур проще всего в углу, где имеется полость из-за неплотного прилегания профиля к стене.

Необходимо лишь аккуратно зацепить гарпун и вытащить небольшую петлю, далее пассатижами можно вытащить натяжное полотно с приваренным гарпунным замком, как на видео

Советы и рекомендации

Наибольшей проблемой при установке гарпунного крепления считается подогрев полотна в процессе монтажа. Опытные мастера определяют степень прогрева материала наощупь, начинающим приходится ориентироваться по регулировке электротепловой пушки или фена.

Нельзя греть сам профиль, нужно обдувать только кромку материала, иначе мембрану просто невозможно будет зафиксировать на алюминиевой планке. Если есть такая возможность, то феном лучше не пользоваться, иначе за какие-то мгновения можно легко прожечь дыру в материале.
