Один из самых эффектных дизайнерских приемов — использование световых эффектов. Часто именно свет придает изюминку интерьеру. Потолок из гипсокартона с подсветкой — один из наиболее часто встречающихся вариантов. Хорош он тем, что его при желании можно сделать самостоятельно, своими руками.

Отделка потолков гипсокартоном – это выгодно

Существует много современных способов превращения потолка в произведение искусства. Это и подвесные системы, и натяжные потолки, и специальные пластиковые панели, и потолочная плитка из пенополистирола, и металлические конструкции. И всё же потолок из гипсокартона по-прежнему востребован. Почему?

Первая и главная причина – относительная дешевизна такого метода. Многим при строительстве и ремонте приходится считать каждую копейку. И потолок из листов гипса позволит немного сэкономить.

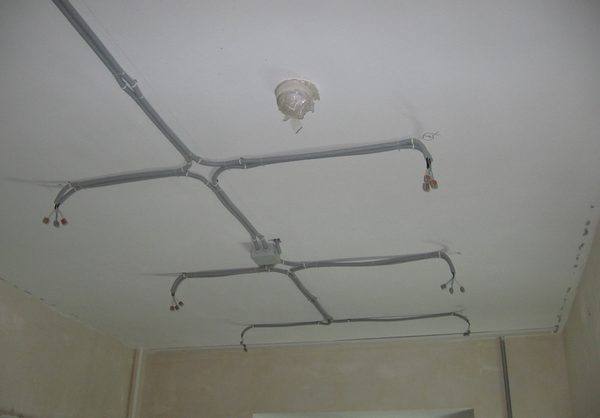

Другой положительный момент: подвесная конструкция позволит скрыть все недочеты старого потолка, а также провода, кожухи вентиляции, трубы и т.п. объекты, портящие дизайн комнаты.

Третьим плюсом можно считать однородность фактуры стен и потолка. Если стены отделаны ГКЛ, логично обшить ими и потолок. Нужно лишь прикупить чуть больше материала. К тому же потолок можно сделать как простым, так и неповторимым. Полет фантазии в данном методе ничто не сдерживает, кроме содержимого вашего кошелька.

Немаловажен и тот факт, что любой мужчина, умеющий пользоваться строительным уровнем и шуруповертом, способен смонтировать двухуровневый подвесной потолок из гипсокартона с подсветкой самостоятельно. Конечно, придется серьезно зарыться в интернете в поисках информации, попросить помощи у друзей и найти несколько свободных от основной работы дней. Но результат того стоит.

Для начала нужно нарисовать или найти фото понравившегося потолка в интернете. Замерить потолок и нарисовать несколько чертежей. Двухуровневый потолок из гипсокартона с подсветкой – довольно сложная конструкция и сделать его «на глазок» не получится. Отдельно нарисовать схему расположения основного и точечных светильников, определиться с видом подсветки между уровнями. Наиболее распространена светодиодная лента, но можно использовать и другие источники света.

Фото красивых двухуровневых потолков

Классическая ниша

Двухуровневых потолок из ГВЛ

Овальный

криволинейный дизайн

Прямолинейный вариант ниши

Извилистые линии

Неоновое освещение

В форме звезды

Классический потолок

Волна

Извилистые линии

Расписной с нишей

Способы устройства потолков с подсветкой

Пример того, как сочетается гипсокартон и натяжной с подсветкой потолок

Два способа устройства подсветки на гипсокартонных потолках:

1. Установка интегрированных светильников с размещением патрона и проводки в зазоре между черновым и чистовым потолком;
2. Установка светодиодной ленты в специально предусмотренные ниши.

Используя интегрированные светильники, можно сделать точечное освещение, без которого не обойтись на кухне или в рабочем кабинете. Светодиодная подсветка — это более универсальный вариант, так как при правильном подходе она может обеспечить не только комфортное, но и интенсивное освещение комнаты.

В отдельных случаях делается комбинированный потолок, в котором перечисленные способы устройства подсветки можно успешно совместить.

Лампы подсветки можно спрятать и в одноуровневый потолок – все дело в том, насколько он опущен относительно перекрытия

Делаем изысканный потолок своими руками

Если есть опыт в строительной сфере, инструменты и свободное время, можно попробовать себя в роли отделочника-профессионала. Сделать двухуровневый потолок из гипсокартона с подсветкой своими руками сложно, но вполне по силам каждому мастеру, который не боится грязной работы. В смысле – пыльной, ведь гипс оставляет после себя много пыли.

Просчитать заранее и закупить все необходимые инструменты и отделочные материалы. Их ассортимент и качество выбирают согласно той сумме, которую решено потратить на ремонт.

Брать лучше «в обрез»: в любом населенном пункте материалов для таких потолков выше крыши и докупить их, если не хватит, можно в любой момент. А вот куда деть остатки после ремонта в малогабаритной квартире – это большой вопрос! И выкинуть жалко – деньги на дороге не валяются, и поставить некуда. Однако каждый должен решить этот вопрос самостоятельно.

Существуют несколько лидеров по выпуску изделий и материалов из гипса:

• Knauf. Компания занимает лидирующее положение на нашем рынке, да и во всём мире. Гипсокартон и всё для отделки этим материалом. Качество, проверенное временем. Среди ассортимента – арочный ГКЛ толщиной 6.5 мм. Прекрасный выбор для создания криволинейных линий двухуровневого потолка.
• Фирма из Скандинавии, «помешанная» на экологичности. Их продукция пользуется заслуженным спросом во всём мире. Многие изделия дороже, чем у её германского конкурента.
• Lafarge Group. Польская фирма разбросала свои заводы по всему миру. Европейское качество продукции при вполне демократичных ценах. На нашем рынке известна не так хорошо, как Knauf. Первой наладила производство ГКЛ с полукруглой фаской по всем четырем сторонам листа.
• ОАО «Гипс». Единственное российское предприятие, качество продукции которого соответствует европейскому уроню, а ассортимент товара широк и многообразен. Базируется в Волгограде. Продукцию с логотипом «Волма» можно увидеть на всех стройках нашей страны.

Что касается комплектующих. Самые известные и дорогие на нашем рынке – у фирм Knauf и Gyproc. Большинство остальных производителей – небольшие частные российские заводики. Так что проблем с приобретением не возникнет. Такой же богатый выбор комплектующих – от дорогих до роскошных – для монтажа освещения.

Каким должен быть потолок с подсветкой

Конструкция гипсокартонных потолков может быть одноуровневой или многоуровневой. И в том, и в другом потолке между перекрытием и обшивкой остаётся зазор, достаточный для установки полноценного интегрированного светильника.

Иллюстрация	Описание подсветки в гипсокартонном потолке

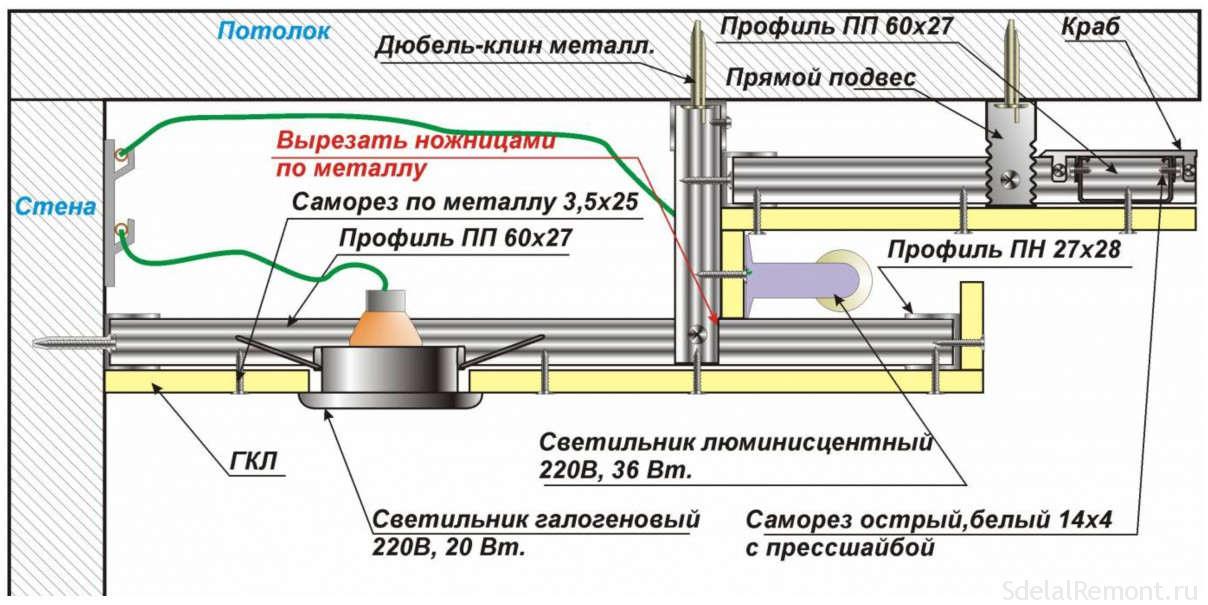

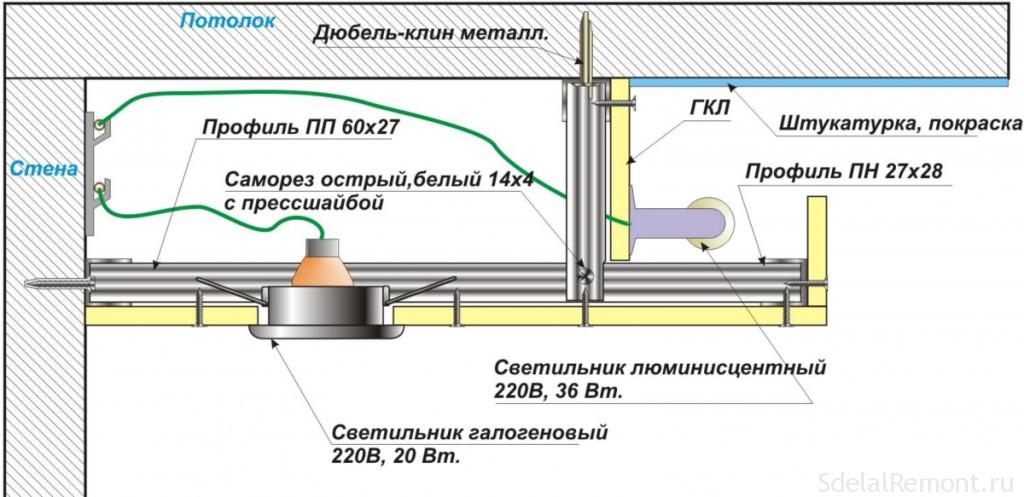

	Интегрированные светильники. Устанавливаются между черновым и чистовым потолком. Используя интегрированные светильники, можно сделать точечное освещение, без которого не обойтись на кухне или в рабочем кабинете.
	Светодиодная подсветка. Устанавливается в предусмотренных для этого нишах. Это универсальный вариант, который обеспечивает не только комфортное, но и интенсивное освещение комнаты. Для монтажа светодиодной ленты предпочтительно использовать двухуровневые потолки , так как бортик на участке перепада уровней можно применить как нишу.

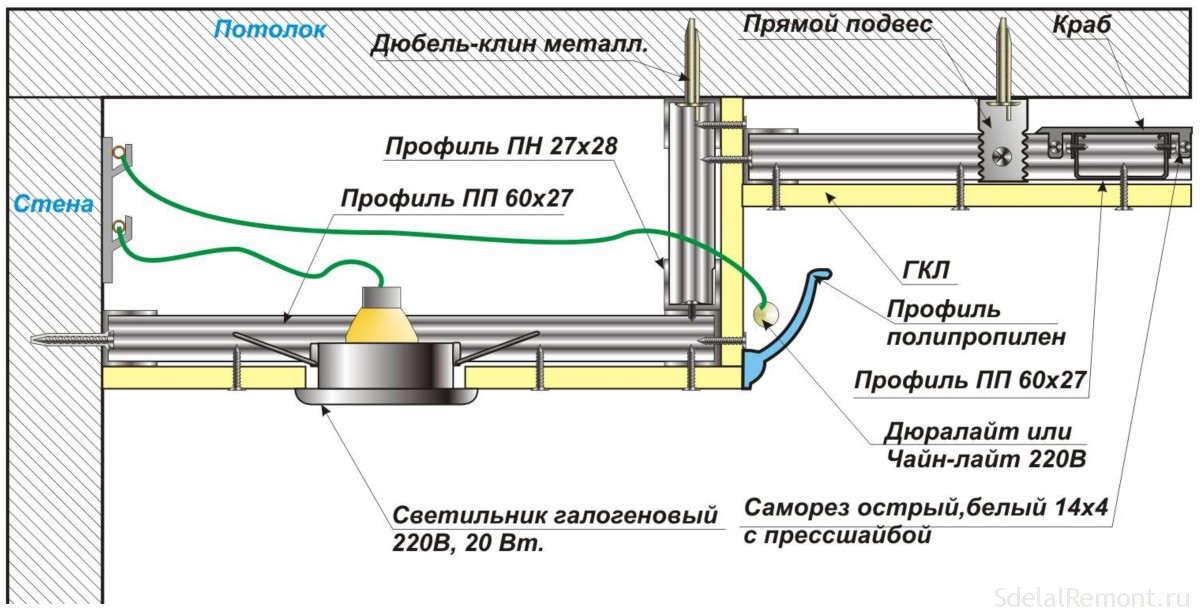

	Комбинированная подсветка. Комбинированный потолок, в котором одновременно используются точечные светильники и светодиодная лента. Это самый функциональный, но и самый сложный в исполнении вариант.

Как сочетается гипсокартон и натяжной с подсветкой потолок? И тот, и другой вариант имеет очевидные преимущества, но натяжные виниловые конструкции можно приобрести только на заказ, в то время как потолок из гипсокартона можно сделать своими руками.

С другой стороны, почему бы потолки из гипсокартона с подсветкой не сочетать с натяжными вставками из винила или ткани?

Монтаж подсветки потолка по периметру с пошаговыми фото

Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.

План короба для подсветки

Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть — 6 см, в углах сделаны закругления.

Схема короба подсветки в разрезе

Способ выбран первый — ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.

Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.

При помощи малярного шнура делаем разметку на потолке и стенах

При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.

Как нарисовать закругление на потолке

По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке). Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель-гвоздь.

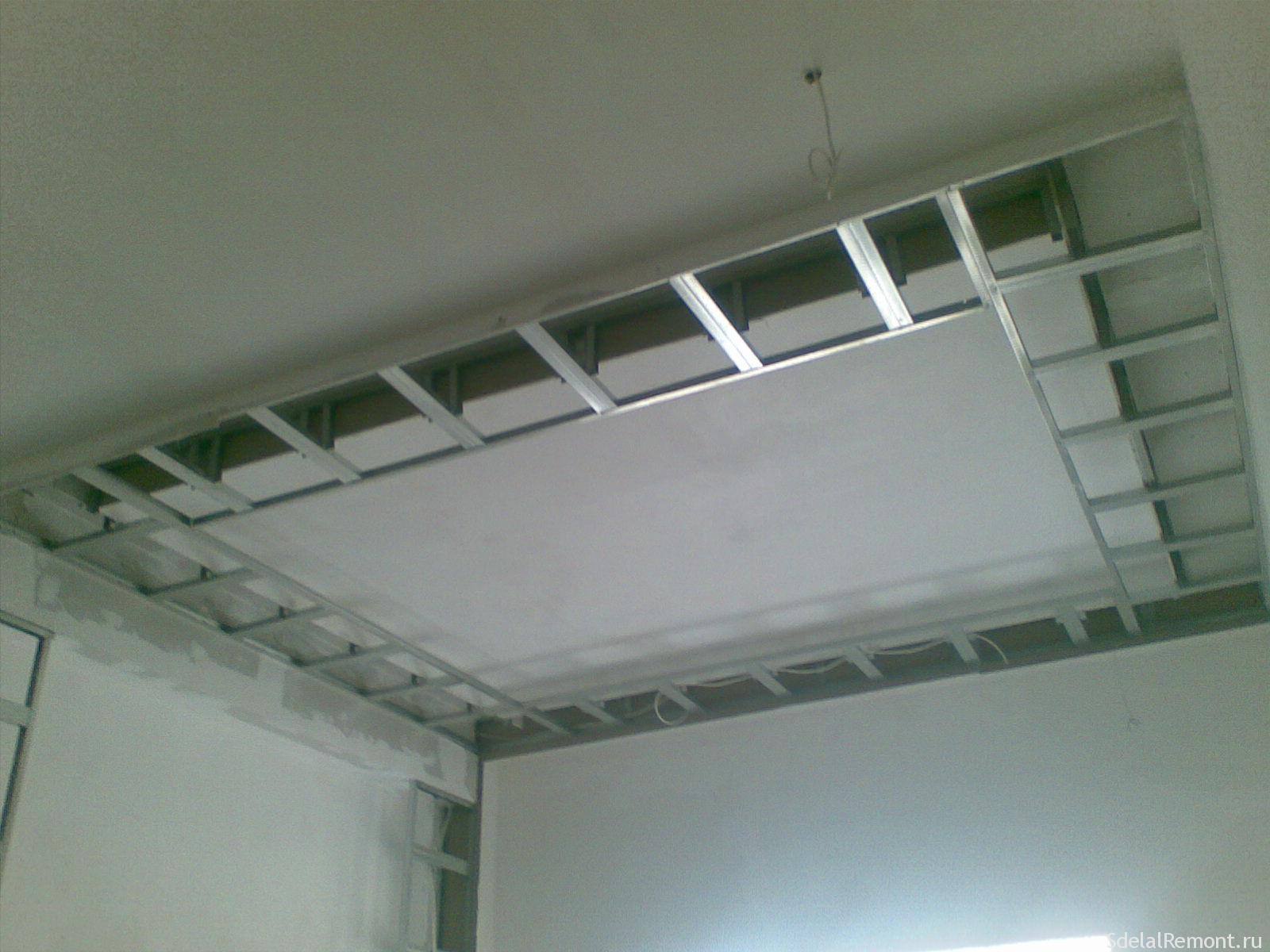

Контуры короба выложены профилями

Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно выложить по окружности.

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.

Крепим полосу ГКЛ шириной 12 см

Возле окна крепим полосу, которая будет закрывать струнные карнизы для штор

С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного). Их длинна небольшая — 9,8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1,2 см толщину ГКЛ, прикручиваемого снизу).

В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек  — порядка 40-50 см.

По периметру прикручиваем короткие вертикальные кусочки

Еще один ракурс

Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также устанавливается на саморезы с шагом 10-12 см.

Далее приступаем к установке горизонтальных перемычек, на которых будет держаться ГКЛ лист, закрывающий короб снизу.

Установка горизонтальных перемычек

Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.

Собирают по всему периметру

Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.

Надрезать каждые 5 см картон с одной стороны и сломать гипс

Теперь крепим такие куски к профилю. На каждый фрагмент — один саморез, примерно посередине ширины, чтобы не лопнул.

Крепим нарезанные полосы

При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Если лазерного уровня нет, используйте водяной и нанесите линию карандашом.

Затем берем  кусок несущего профиля длинной 9,8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.

Как сделать закругление

Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.

Готовое закругление «изнутри»

Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.

Обрезаем лишние куски

Так это выглядит с другого ракурса

Следующий шаг в изготовлении потолка из гипсокартона с подсветкой — шпаклевка. Шпаклюется потолок и основной бортик. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.

Шпаклюем бортик и потолок

Далее начинаем подшивать короб снизу. Ширина полосы — 60 см. Нарезаем и прикручиваем саморезами. Процедура для работ с гисокартоном стандартная. Некоторые пояснения требуются только для зашивки углов.

Прикручиваем лист, который хорошо становится в угол и по наружным размерам немного больше требуемого закругления

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.

Рисуем форму и обрезаем

Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.

Далее прикручиваем направляющий профиль. К нему будет крепиться дополнительный бортик, который будет закрывать подсветку.

Прикручиваем направляющий профиль по краю

Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

Так это выглядит снизу

Если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.

Ленту устанавливаем до момента монтажа наружного бортика

Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей — крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5  см, ломаем гипс и крепим.

Установленный бортик

Закругление ближе

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус). Похожие приклеены и на стыке короба и стены.

Приклеены галтели

Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.

Окончательный вариант

Еще один вариант можно увидеть в видео формате, но уже с рабочей подсветкой.

Монтаж двухуровневого потока продемонстрирован в следующем видео. Этапы показаны схематично, но сборка первого уровня ясна. Так что может быть полезно.

Материалы и инструменты для сборки гипсокартонных потолков

Перед тем как сделать подвесной потолок с подсветкой:

• Выполняем замеры периметра комнаты;
• Делаем чертеж потолочной конструкции;
• Подсчитываем количество материала, которое нужно заготовить.

Большая часть инструмента для работы с гипсокартоном есть в любом доме, а вот материалы придется покупать

Из материалов потребуется:

• Потолочный гипсокартон с толщиной не более 9,5 мм;
• Профиль потолочный;
• Саморезы для сборки несущих металлоконструкций и для обшивки металлоконструкций листовым гипсокартоном;
• Серпянка для проклейки стыков;
• Грунтовка водоэмульсионная;
• Шпаклёвка финишная на гипсовой основе;
• Краска водоэмульсионная.

Из инструментов потребуется:

• Ножовка с мелким неразведённым зубом для резки листового гипсокартона;
• Шуруповерт с набором бит;

Если монтаж потолка из ГКЛ своими руками выполняется впервые, рекомендую использовать биту с ограничителем, который предотвратит перетягивание самореза.

• Ножницы по металлу и плоскогубцы для работы с профилем;
• Уровень и измерительный инструмент;
• Штукатурный и малярный инструмент для финишной отделки.

Устройство классического потолка под светодиодную подсветку и точечные светильники

На монтажной схеме показаны размеры, которые будем использовать при сборке двухуровневого потолка

В конструкции потолка будет сделано два уровня. Первый из них — это бортик по периметру стен, который отстоит от перекрытия на 120 мм. Вторым уровнем будет бетонное перекрытие, которое придется оштукатурить.

Элементы подсветки в потолке можно будет расположить в бортике, так как 12 см достаточно для высоты патрона точечных светильников.

По внутреннему периметру бортика проходит небольшая ниша, в которой можно заложить светодиодную ленту.

Иллюстрация	Действия
	Разметка периметра и уровня потолка. Размечаем отступ в 12 см от потолка с помощью рулетки, шнурка и ватерпаса; Если бережете свое время и есть лазерный уровень, делайте разметку с помощью этого прибора и подкрашенной нити . Размечаем параметры бортика, а именно 60 см от стен; По углам образовавшегося прямоугольника рисуем окружности с диаметром 60 см; Засверлите в центре отверстие и вбейте туда дюбель. Затем нужно привязать к дюбелю верёвку и к ее концу привязать карандаш. Проворачивая карандаш, натянув веревку, можно начертить ровную окружность. В соответствии с монтажной схемой, размечаем расположение ниши для штор.
	Монтаж направляющего профиля. По сделанной разметке, дюбель-гвоздями крепим направляющий профиль.
	Как гнуть профиль? По контуру окружности, профиль сгибаем, а уже затем крепим. Для этого боковые стенки надрезаем через каждые 25-30 мм и сгибаем.
	Установка бортиков. Из гипсокартона нарезаем полосы шириной 120 мм и крепим по периметру бортика.
	Установка бортика в нише. Аналогичную по ширине полосу крепим на профиле в нише для штор, как это показано на фото.
	Монтаж армирующих перемычек. Укрепляем установленные полосы гипсокартона поперечными кусками профиля, которые крепим к основному периметру. Монтируем по поперечным перемычкам внешний профиль, который должен проходить параллельно профилю, закреплённому на перекрытии.
	Монтаж горизонтальных перемычек. Из профиля нарезаем перемычки, которыми укрепляем нишу для штор. На этих же перемычках впоследствии будет крепиться полоса гипсокартона.
	Перемычки по всему периметру. Аналогичными перемычками укрепляем бортики, сделанные по всему периметру помещения.
	Гипсокартон по окружностям. Обшиваем гипсокартонной полосой окружности, сделанные по углам прямоугольника.
	Как гнуть гипсокартон? Согнуть плоскую полосу гипсокартона несложно. Для этого размечаем на поверхности параллельные линии на расстоянии 25-30 мм друг от друга. По этим линиям, как показано на фото, острым ножом делаем надрезы, проходя через внешний слой картона и через слой гипса. Далее заготовка сгибается по сделанным надрезам, по форме окружности.
	Разметка под обрезку. По внешней плоскости изогнутых полос гипсокартона размечаем уровень, по которому будет идти линия реза.
	Совет по инструменту. Для быстроты и простоты выполнения разметки рекомендую использовать лазерный уровень. Цена такого инструмента для выполнения разовых работ неоправданно высока. Тем не менее, есть возможность взять инструмент в аренду, а это уже не так дорого.
	Примерка вертикальных держателей. По внутренней плоскости изогнутых полос размечаем уровень, по которому будет крепиться нижний изогнутый профиль. Затем, в соответствии с разметкой, делаем из профиля поперечный держатель.
	Установка держателей. Сгибаем профиль по форме окружности и крепим по отмеченному уровню; Между верхним и нижним профилем устанавливаем раннее подготовленные перемычки.
	Подрезка вертикальной обшивки. Гипсокартонные полосы, закрепленные по окружностям, подрезаются заподлицо с установленным профилем. В итоге собранная конструкция должна выглядеть как на фото.
	Установка горизонтальных перемычек. Между скругленными декоративными элементами устанавливаются усиливающие перемычки, нарезанные из профиля.
	Шпаклевка перекрытия. Выравнивание перекрытия и закладка штроб шпаклевкой. Штукатурим и выравниваем перекрытие, предварительно заложив в штробы проводку.

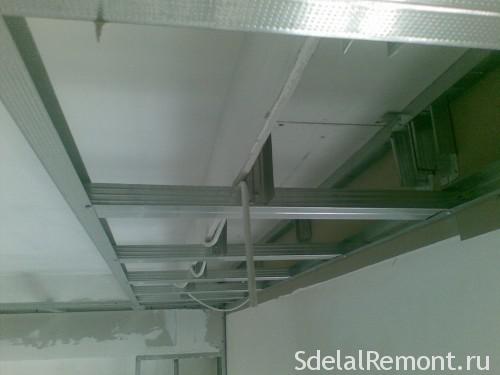

	Подшивка каркаса. Выводим проводку к тем участкам бортика, где будет подключение контурной подсветки; На этом же этапе подшиваем несущий каркас по всему периметру стен, оставляя запас в 50 мм с отступом от бортика.
	Профиль по контуру бортика. По сделанному выступу крепим профиль, как это показано на фото. Затем подрезаем излишки гипсокартона заподлицо с профилем.
	Завершение работ с ГКЛ. Обшиваем закреплённый по краю профиль полосой гипсокартона и выравниваем края собранной конструкции; Листы гипсокартона на стыках проклеиваем серпянкой и шпаклюем.
	Багеты и отверстия светильники. По периметру бортика крепим полиуретановый багет и вырезаем отверстия под точечные светильники; Вся конструкция выравнивается слоем шпаклёвки, шлифуется, грунтуется и окрашивается до состояния готового гипсокартонного потолка.

Сборка современного потолка с минималистичным дизайном

В этой инструкции вы сможете узнать, как собрать подвесной потолок с подсветкой для более современных интерьеров.

Монтажная схема, по которой вы сможете сделать потолок в стиле минимализм

Конструкция, показанная на схеме, состоит из трех уровней:

• Первый. Это периметр стены, который на 120 мм удалён от чернового потолка.
• Второй. Расположен сразу за первым уровнем, наименее удален от перекрытия, всего на 50 мм.
• Третий. Это центр потолка, который отходит от перекрытия на 80 мм.

Светодиодную ленту можно будет расположить в нише, которую сделаем в бортике второго уровня. Точечные светильники можно будет установлены по периметру первого уровня, так как его поверхность наиболее отдалена от перекрытия.

Иллюстрация	Действия
	Разметка периметра. Чтобы сделать потолок из гипсокартона, размечаем по стенам периметр первого уровня и подкрашенным шнурком отбиваем ориентир.
	Профиль по периметру. По намеченному периметру выполняем монтаж основного профиля.
	Перегородка. Собираем перегородку, которая будет отделять потолок с подсветкой от остального помещения; С внешней и внутренней стороны перегородку обшиваем полосой гипсокартона и сразу же подрезаем обшивку, чтобы она была заподлицо с профилем.
	Обход угла. В углу из профиля собираем ту часть каркаса, которая обусловлена особенностями помещения. Кстати, на фото показан несущий каркас на участке обхода угла.
	Каркас первого уровня. По периметру стен собираем несущий каркас для обшивки гипсокартоном первого уровня.
	Обшивка первого уровня. Обшиваем периметр полосой гипсокартона по вертикали.
	Периметр остальных уровней. По схеме делаем разметку потолка и крепим профиль для монтажа периметра второго и третьего уровня.
	Обшивка третьего уровня. Обшиваем периметр третьего уровня полосой гипсокартона, сразу же укрепляя конструкцию профилем и вертикальными перемычками. Обращаю ваше внимание на то, что самое время вывести проводку для подсветки наружу, так как после сделать это будет затруднительно .Монтируем укрепляющие поперечные перемычки по второму и третьему уровню.
	Обшивка второго уровня. По перемычкам второго уровня крепим горизонтальную полосу гипсокартона. Таким образом, мы собираем периметр второго (промежуточного) уровня.
	Ниша для подсветки. Обшиваем гипсокартоном нижний периметр первого уровня с тем расчетом, чтобы образовалась ниша для закладки подсветки
	Шпаклевка 2 уровня. Проклеиваем серпянкой технологические зазоры между фрагментами гипсокартона и шпаклюем. Сделать это нужно сейчас, так как потом к этому пространству будет непросто подобраться.
	Укрепление ниши. Дополнительно обшиваем нижний периметр ещё одним слоем гипсокартона, чтобы создать объем и упрочнить конструкцию. Как вы наверно заметили, я не указываю размеров ниши для закладки скрытой подсветки . Сделано это намеренно, так как габариты ниши лучше рассчитать в соответствии с размерами приобретённых осветительных приборов. Если используется светодиодная лента, вылет нижнего края ниши не должен превышать 30 мм .
	Обшивка 3 уровня. Зашиваем третий уровень и обход угла. В итоге весь потолок должен быть обшит.
Потолок выровнен и зашкурен	Шпаклевка и шлифовка. Шпаклюем собранную конструкцию в два слоя с промежуточной шлифовкой. Для шлифовки выравнивающего и финишного слоя рекомендую применять не наждачную бумагу, а алмазную сетку, закрепленную на терке .
	Малярные работы. Грунтуем подготовленную конструкцию, а после высыхания грунта, окрашиваем. После окраски можно приступать к установке подсветки

Как подключить светодиодную ленту

Подсветка на основе светодиодной ленты позволяет добиться равномерного свечения по всему контуру потолка. Никакие лампы не обеспечат такого преимущества.

Цепь, состоящая из блока питания, RGB-контроллера, пульта ДУ и ленты

Светодиодную подсветку можно купить готовым комплектом или подобрать компоненты по отдельности. Комплектация зависит от выбранной схемы освещения.

Монтажная схема монохромной светодиодной подсветки для одноцветного освещения

В соответствии с особенностями эксплуатации различаются два типа светодиодных подсветок:

• Монохромная (одноцветная) подсветка, в которой все диоды светятся одним цветом и единственное, что можно регулировать, так это яркость;
• Многоцветная схема, где на ленте присутствуют красные, зеленые и синие (RGB) диоды.

Многоцветные схемы на порядок сложнее одноцветных, но они позволяют с помощью контроллера подбирать разные цветовые сочетания

Для сборки системы из светодиодной ленты потребуется набор отверток, ножницы и паяльные принадлежности.

Правила сборки подсветки:

• Куски светодиодной ленты можно резать только по специальной отметке с пиктограммой в виде ножниц;
• Соединять в одну цепь больше двух пятиметровых лент от одного блока питания не рекомендуется, так как будет недостаточно напряжения;

Пайка контактов RGB-ленты с применением фиксирующей струбцины

• В процессе пайки старайтесь надёжно зафиксировать контакты, так как место спайки, из-за малого диаметра сечения жил, ломкое;

Применение термотрубки в качестве изоляции

• Обязательно изолируем место спайки.

Установка встраиваемых светильников

Коронка — инструмент, без которого не обойтись, ведь иначе сделать отверстие с ровными краями нельзя

Для монтажа точечных светильников потребуется:

• Электродрель с коронкой (диаметр коронки подбирается в соответствии с посадочным диаметром закладного элемента);
• Острый монтажный нож для очистки изоляции с провода;
• Узкая фигурная отвертка для установки соединительных клемм (если такие будут использоваться).

Чтобы потолок выглядел также аккуратно, перед монтажом подсветки вымойте руки или используйте чистые тканевые перчатки

Инструкция монтажа встраиваемых светильников:

• Определяемся с расположением светильников в соответствии с прокладкой проводки;
• Делаем на потолке разметку центра отверстий;

Чтобы края отверстия в гипсокартоне были ровные, на месте сверления наклейте малярный скотч

• По сделанной разметке сверлим сквозные отверстия;

В продаже встречаются светильники с закладным элементом с посадочным диаметром 75 мм и 60 мм. Нужно подобрать ту коронку, которая будет соответствовать посадочному диаметру выбранного светильника

.

Надрезая изоляцию, старайтесь не делать насечки на жилах, так как это сокращает ресурс проводки

• Выводим концы проводки в отверстия и зачищаем изоляцию провода примерно на 1 см;
• В соответствии с выбранной схемой подсоединяем к проводке патрон;

Хорошая скрутка, обмотанная изолентой не хуже винтовых клемм

Монтажные соединения делаем либо с помощью специальных клеем, либо на скрутках, которые изолируем изолентой.

• Провод с подключённым патроном продеваем в кольцо с подпружиненными лепестками;

Устанавливаем плафон в посадочное отверстие

• Кольцо со сведёнными вместе лепестками вставляем в подготовленное отверстие;
• К патрону подключаем лампочку;

Не забываем вкрутить защитное стекло — оно не только защищает лампу, но и рассеивает свет

• Лампочку вставляем в кольцо и вкручиваем защитное стекло.

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Потолок с подсветкой может быть и деревянным

При желании по тому же принципу можно сделать и подсветку стен

Плавные линии смотрятся изумительно

Для интерьеров в стиле хай-тек и минимализм подходят ломанные

Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно

Наиболее эффекты варианты с использованием разных источников света

Варианты подсветки для коридора

Красиво, но сложно в исполнении

Потолок двухуровневый из гипсокартона с подсветкой

Подсветка потолка в спальне

Сочетание линий и кругов

Самые эффектные варианты представляют собой комбинации разных светильников

Схема устройства второго уровня потолка с нишей для подсветки

Итак, ниже потолка по стенам делаем отметки, соединяем линиями и монтируем направляющие профили. Если второй уровень планируется по всему периметру комнаты, направляющие идут по всем стенам. Если это диагональ, значит профиль крепится лишь в тех местах, где второй уровень примыкает к стене.

Второй уровень потолка обычно криволинейный. Для создания плавных изгибов лучше всего применить арочный профиль. Но большинство «мастеров» предпочитают экономить. Они вырезают треугольники на боковинах потолочного или направляющего профиля как можно чаще и изгибают его по рисунку. Рисунок лучше всего нанести на потолок первого уровня. Эту линию повторяют, отступив от будущего края второго уровня вглубь на 10-15 см. Это расстояние может быть меньше, если использовать в освещении светодиодную ленту либо дюралайт. Здесь будет проходить крепление этого уровня к первому.

Нарезаем куски потолочного профиля длиной 12-15 см (высота уровня). Эти куски заменят прямые подвесы. По внутренней извилистой линии изгибаем и монтируем на потолок арочный профиль либо изрезанный направляющий профиль. К нему крепим куски-подвесы. Соединяем их нижний край с ПНП, закрепленном на стене, при помощи отрезков ПП. Длина данных отрезков должна быть равна расстоянию от стены до наружной, крайней извилистой линии будущего уровня. Если длина таких отрезков больше 60 см, рекомендуется сделать поперечные вставки из одноуровневых соединителей и отрезков ПП.

Старайтесь, чтобы конструкция вышла максимально жесткой. Последним штрихом будет окантовка торчащих ПП направляющим профилем с разрезанными боковинами. Его изгибают так, чтобы при взгляде снизу линия этого профиля повторяла изгибы рисунка на потолке. Полученную окантовку закрепляют саморезами. Каркас готов.

Электропроводка в гофре на потолке

Электропроводка монтируется аналогично первому уровню. Расположение точечных светильников вчерне отмечается на потолке.

Обшивка полученного каркаса гипсокартоном будет следующим шагом. Ровную поверхность обшивают, как описано выше для первого уровня. Края пропиливаются по линии изгиба. Проблемой будет обшить торец второго уровня. Для этого есть два проверенных способа:

1. Полоску гипсокартона с внутренней стороны накалывают игольчатым валиком или кончиком ножа. Затем поверхность смачивают водой с помощью губки или тряпки. Влага пропитывает гипс и полосу прикладывают к профилю. Изгибают её медленно и осторожно, фиксируя поэтапно к профилю саморезами.
2. Внутреннюю сторону полосы разрезают V-образно до внешнего картона через небольшие промежутки. В этом случае полоска повторит изгиб профиля. Но этот метод хорош лишь для небольших по длине участков.

Далее гипсокартон грунтуется, наносится черновой и чистовой слои шпаклевки с помощью шпателей. Прорезаются отверстия под точечные светильники, в нише крепится светодиодная лента, другие трековые источники света. Контакты хорошо изолируются и прячутся. Поверхность красится в выбранные тона. Потолок из гипсокартона двухуровневый с подсветкой своими руками готов.

Чертежи каркаса двухуровневого потолка с нишей

Подробно рассмотрим различные схемы устройство гипсокартонных потоков с устройством подсветки в один и два уровня.

О чём нужно не забыть во время работы

Монтаж двухуровневого потолка из гипсокартона с подсветкой не будет непосильной задачей, если придерживаться нескольких правил.

1. Нужно верить в себя :).
2. Тщательно разработать эскизы и чертежи будущего потолка, начиная от разметки каркаса каждого уровня и заканчивая расположением каждого светильника. Проследить, чтобы светильники не совпадали с обрешеткой.
3. Выбирать проверенные по качеству материалы, которые будут служить вам десятилетия.
4. Не торопиться. Начинать следующий этап работ, лишь закончив предыдущий.
5. Если возникают проблемы, тщательно изучить весь доступный материал, чтобы выбрать наиболее простой и эффективный путь её устранения.
6. Не стесняться пользоваться помощью друзей. Одному справиться с такой работой, не обладая опытом, практически невозможно.
7. Работу с электропроводкой желательно поручить профессионалу.

Если всё вышеизложенное вас не устрашило, тогда удачи! В дополнением посмотрите видео по устройству потолков.

Поделитесь в соц.сетях:

Оцените статью: (Пока оценок нет) Загрузка...
